Testa Spiralatrice High Precision

Presentazione

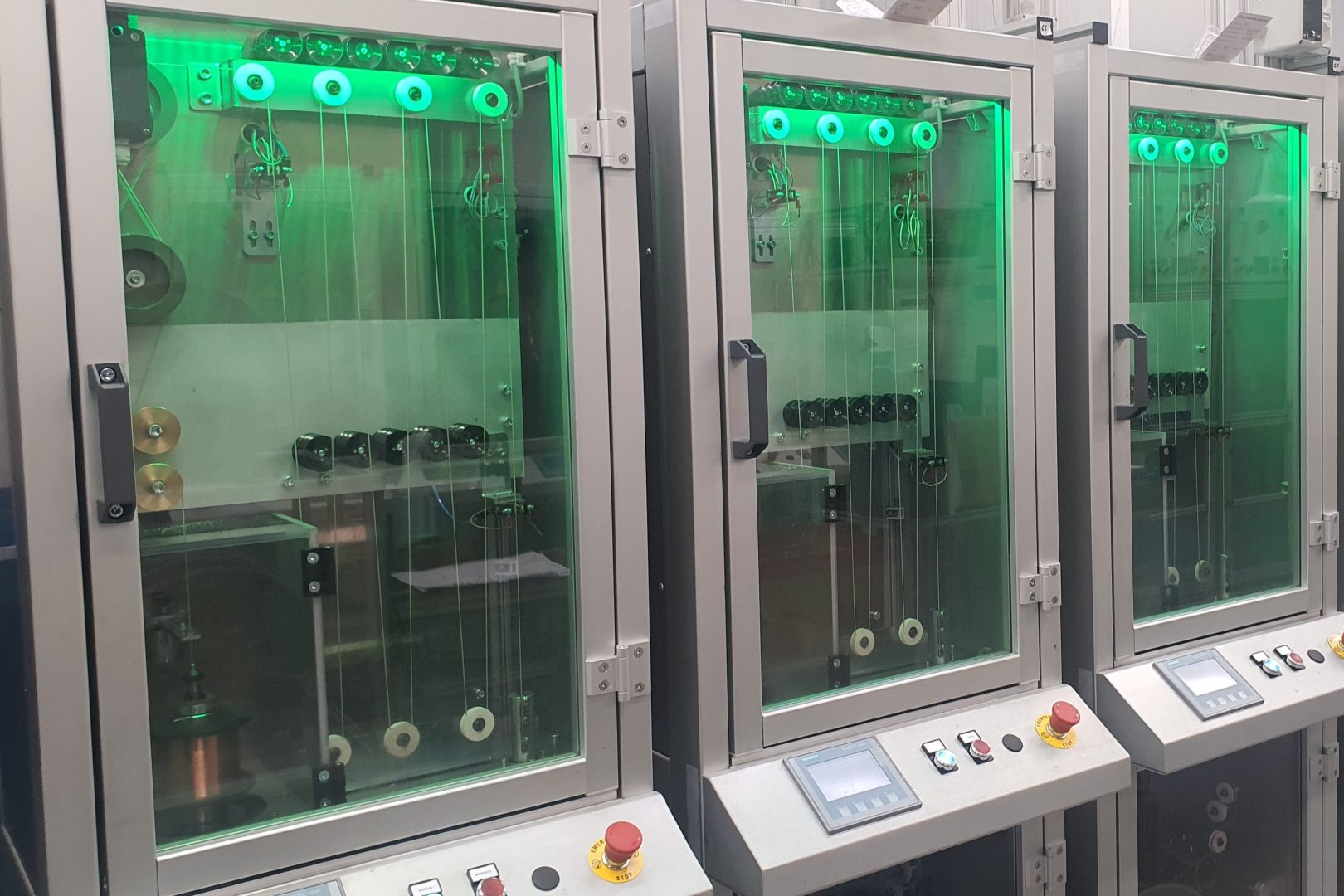

La Testa Spiralatrice con Asse Elettrico rappresenta una soluzione di automazione avanzata progettata da Asitech per i leader nel settore della produzione di resistenze elettriche. Il sistema integra tecnologia Siemens di ultima generazione con azionamenti ad alte prestazioni, garantendo una precisione millimetrica nella spiralatura di fili in lega metallica. Con oltre 48 unità già installate e operative presso primari gruppi industriali, questo progetto testimonia la capacità di Asitech di fornire soluzioni scalabili, affidabili e ripetibili per la produzione ad alto volume, trasformando una lavorazione complessa in un processo fluido e totalmente controllato.

Dal Problema alla Soluzione

In un settore dove anche una minima variazione della resistenza elettrica può compromettere la qualità del prodotto finale, la sfida era eliminare le imprecisioni causate dal calore e dalla variabilità dei materiali. Asitech ha risposto ingegnerizzando un sistema a controllo digitale che monitora e compensa ogni parametro in tempo reale, garantendo una stabilità produttiva costante, superiore ai sistemi meccanici tradizionali.

Prima (Richiesta)	Dopo (Soluzione Asitech)
Incostanza qualitativa: Deriva della resistenza elettrica dovuta al calore.	Compensazione Termica: Monitoraggio costante con sistema Golden Sample e auto-regolazione.
Setup lenti e manuali: Tempi morti elevati per ogni cambio formato.	Digital Setup: Richiamo istantaneo di ‘ricette’ produttive dal pannello operatore (HMI).
Assenza di diagnostica: Difficoltà nell’individuare guasti o derive di processo.	Tracciabilità 4.0: Diagnostica avanzata, storico allarmi e monitoraggio real-time dei parametri.

Attività Realizzate

Il contributo tecnologico di Asitech:

Progettazione Software Automation: Sviluppo completo su piattaforma Siemens TIA Portal.
Gestione Assi Sincronizzati: Coordinamento perfetto tra asse elettrico e motore Twist per un passo costante.
Integrazione Smart: Sistema di calibrazione automatica e misura della resistenza integrato.
Teleassistenza Globale: Implementazione di comunicazione remota sicura per supporto tecnico immediato.

Specifiche Tecniche

Dati tecnici principali:

Architettura di Controllo: PLC Siemens SIMATIC S7-1500 per una gestione real-time ad alta velocità.
Precisione Motrice: Azionamenti Siemens SINAMICS V90 con motori Brushless per la massima dinamica.

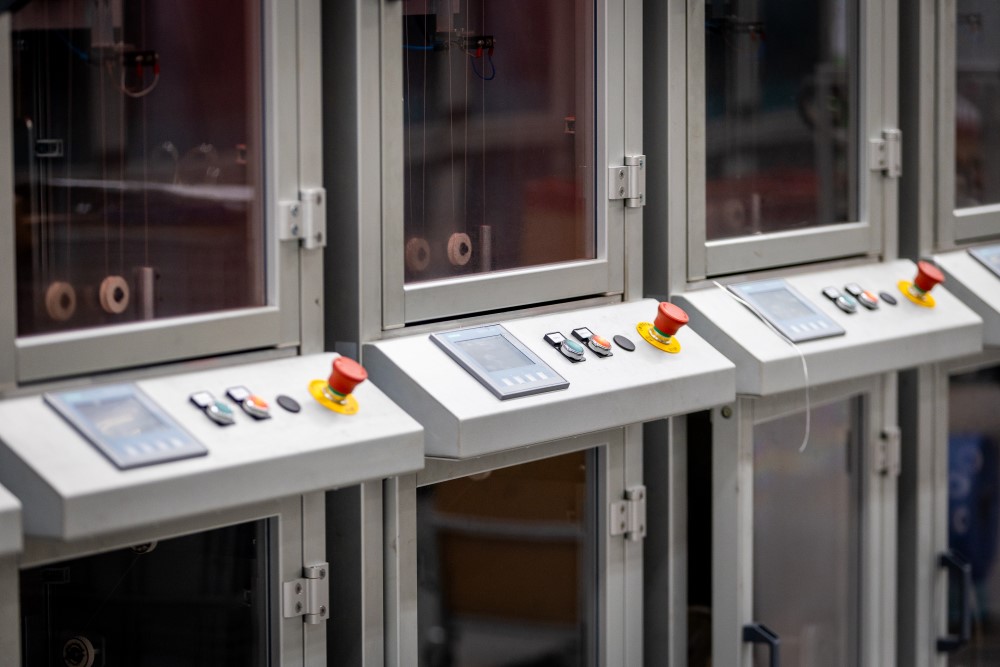

Interfaccia Utente: Touch Panel Siemens Comfort con grafica dedicata alla diagnostica I/O.
Connettività Industriale: Protocollo PROFINET per uno scambio dati rapido e sicuro.
Sicurezza: Gestione avanzata degli interblocchi e conformità alla Direttiva Macchine.
